舞台灯及户外应急电源解决方案

发布日期:2020-04-07 分享 加入收藏 关注:215

 电池开发背景:伴随着科技的发展和社会的进步,户外移动拍摄系统及舞台灯光需要便携式可移动式的需求,以保证舞台及现场情况全方位的拍摄和直播,因此舞台灯专用锂电池应运而生。该电源系统必须保证安全性,并在高空移动和大电流放电的情况下,保证电池的稳定工作和超高的安全性。

    锂电池设计方案采用高品质磷酸铁锂电芯、工业级逆变模块和BMS管理系统,BMS管理系统采用进口芯片设计,电池具备完善的多重保护设计,精确的单串电池电压检测,高效的主动均衡管理方案,多串锂电池智能化管理等优势,有效延长电池寿命,具有高可靠性,高智能化特性。

   电源还可以应用于户外应急通讯设备供电,也可应用于移动无线电波探寻系统供电和野外其他设备应急供电。该系统可采用汽车发电和电池供电方式输出AC/220V交流电,整套系统包含锂电池、BMS(电池管理系统)、电池状况显示屏、逆变系统、充电器,外箱采用军品级机箱,抗震防跌。

    一、设计要求:
    根据产品规格和客户要求,设计与主机相匹配的智能锂电池,将高规格安全性能、高效率自动均衡管理、智能化电池组管理、突出的循环寿命等功能集成到解决方案 中去。

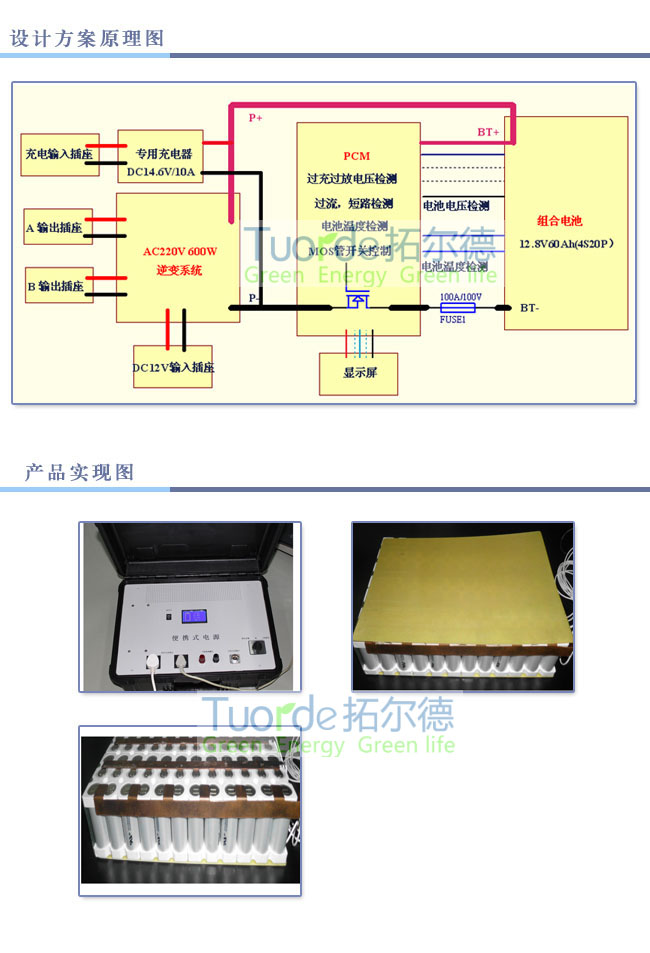

    二、工业便携应急电源设计方案:
    1)保护板(PCM):
针对磷酸铁锂电池组进行设计的保护线路,针对磷酸铁锂锂电池本身的化学特性,设计除具备常规的过充、过放、过流、短路及过温等保护外;还提供电池的电量检测和整组电池的动态均衡。
    2)保护电路:采用进口IC和MOS管,对电芯进行过充、过放、过流、短路等功能的在线实时监测,智能管理方案可以使电池容量及循环寿命最大化。
    3)过流保险丝:主要针对BMS保护失效设计。由于方案采用大容量、高功率电芯,虽然PMC具备过流和短路保护,但如果出现异常也会导致保护功能失效,在输出短路的情况下将产生非常大的电流,导致危险发生。因此方案内加入过流保险丝,当发生异常短路情况时,保险丝断开回路,且不可恢复,达到异常保护的目的。
    4)电芯:采用LARGE26650/3.2V/3000mAh磷酸铁锂锂电芯,单体电芯具备高一致性、高安全性和循环寿命达2000次的特点,整组电池参数12.8V/60Ah。
    5)电流设计:整组电池正常工作电流为20A,最大工作电流可达30A,瞬间启动电流可达60A。
    6)高效率主动均衡,低功耗60mA均衡电流,等同于1.5A均衡效果。
    7)电池设计专用显示屏,可实时监测电池使用状况。
    8)电池组采用塑胶支架隔离固定,更加利于电池的散热和安全使用。
